アピアランスの線属性をオープンパスにする(Illustrator)

この記事内の目次

たとえば、テキストにアンダーラインをつける場合、次のように設定します。

  1. [形状に変換(長方形)]効果で長方形にする
  2. [変形]効果でつぶす

これでよさそうなのですが、アピアランスを分割してみると両端には2つのアンカーポイントが存在しています。そのため、次のような画面で困ります。

  • 破線によっては間隔がキレイに揃わない
  • 先端を丸くできない
  • [ジグザグ]効果などをかけると期待通りにならない

つまり、線属性は4つのアンカーポイントで構成される「クローズパス」ですが、これを2つのアンカーポイントで構成される「オープンパス」にする方法を紹介します。

これができると、むっちゃ可能性が広がります。

手順

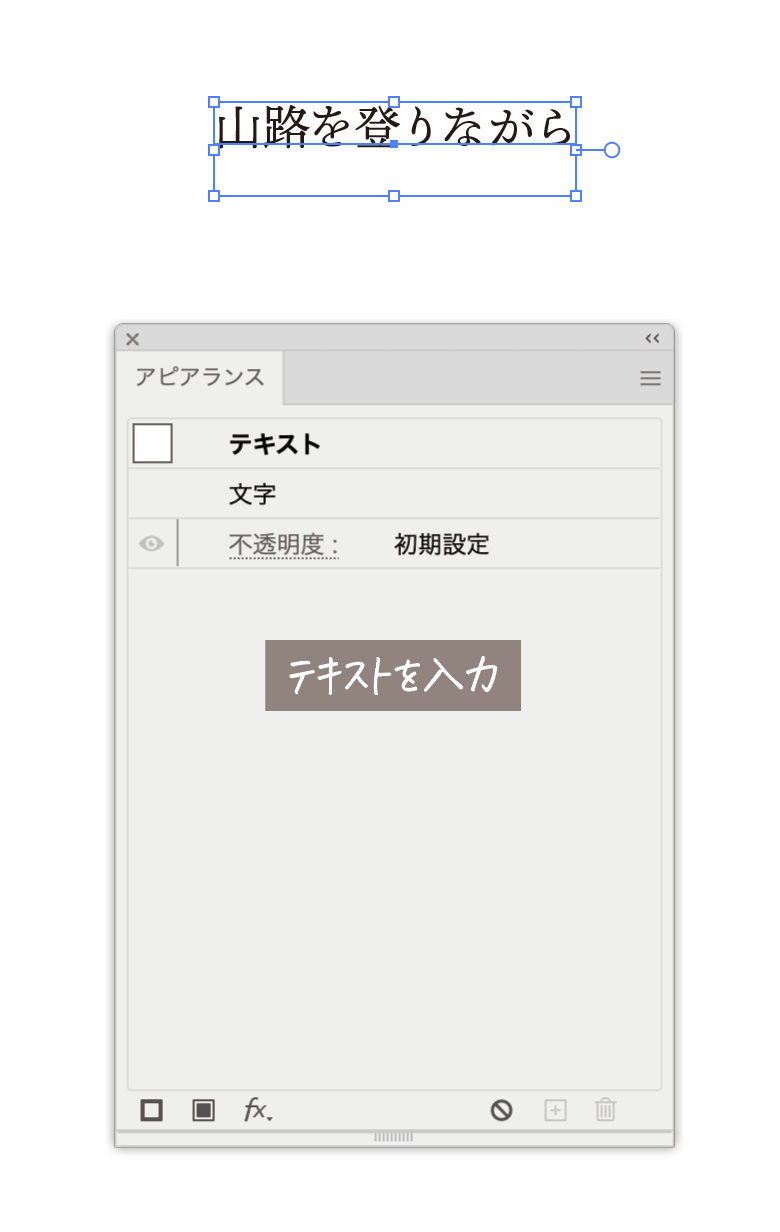

  1. テキストを入力します。

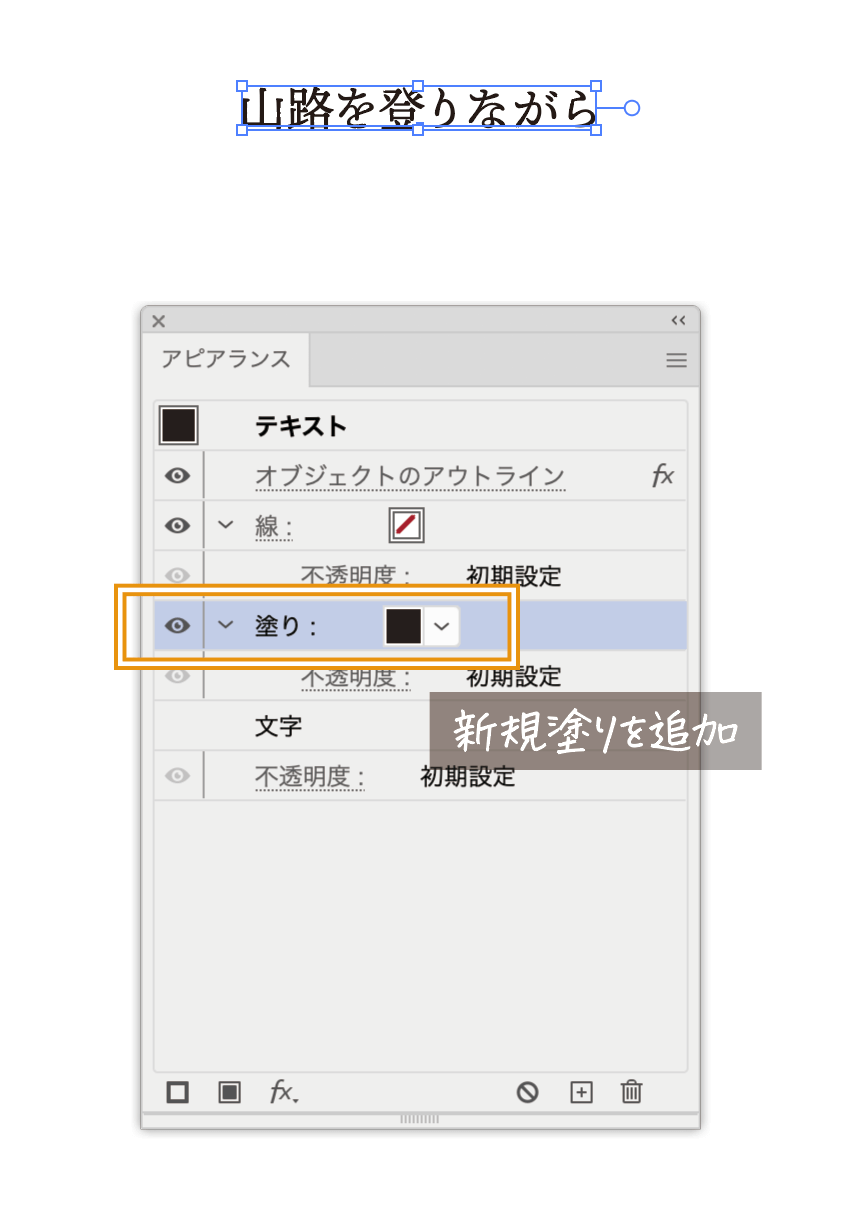

  2. 文字の塗り、線を「なし」にして、新規塗りを追加します。便宜的に[オブジェクトのアウトライン]効果を全体に適用して進めますが、追って、線属性内に移動しましょう。

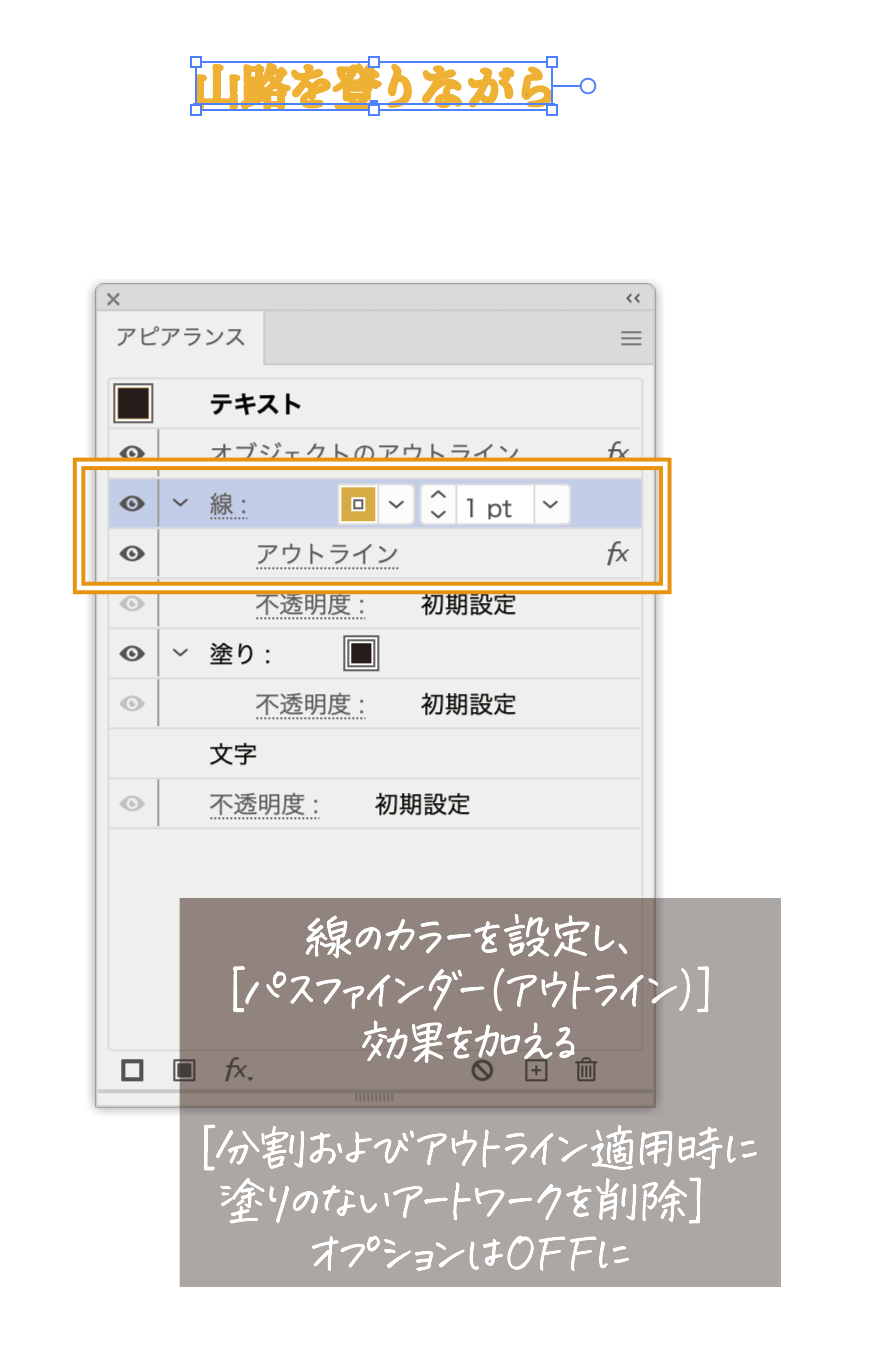

  3. 線属性を追加し、[パスファインダー(アウトライン)]効果を適用します。

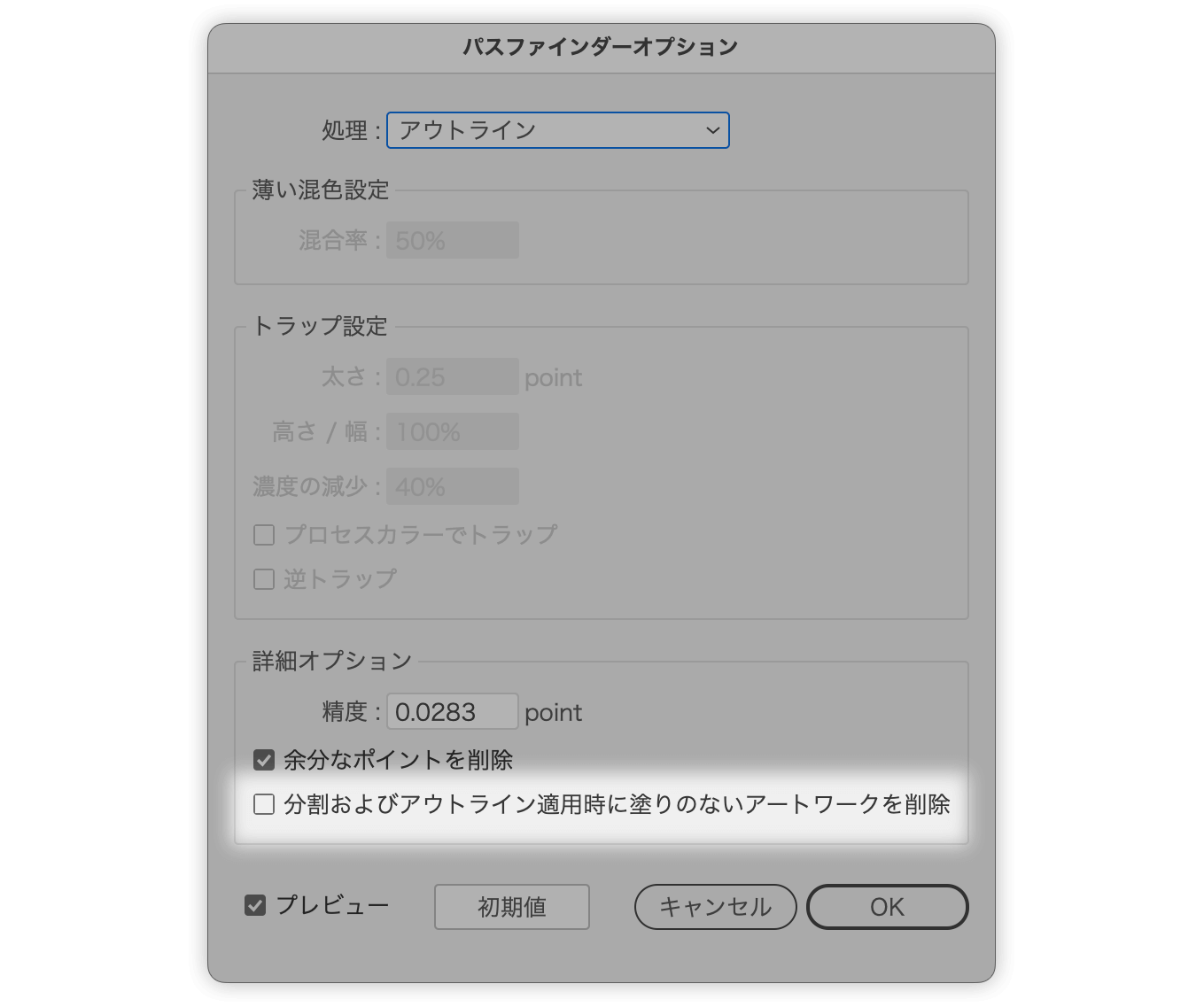

  4. ここで大事な点。[パスファインダーオプション]ダイアログボックスを開き、[分割およびアウトライン適用時に塗りのないアートワークを削除]オプションをオフにします。

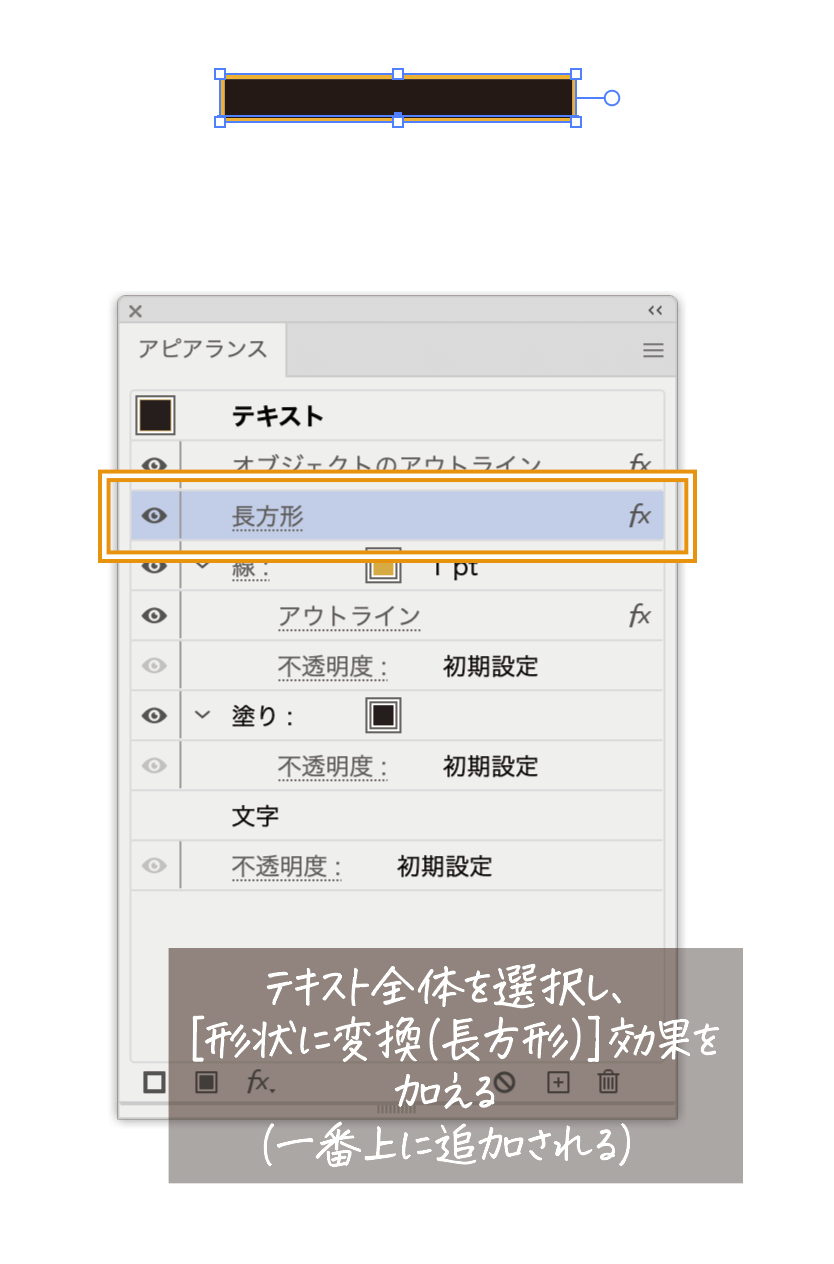

  5. [形状に変換(長方形)]効果を適用し、長方形にします。このとき、線属性を選択したままでなく、一番上の「テキスト」を選択した状態で適用し、オブジェクト全体に適用されるようにします。

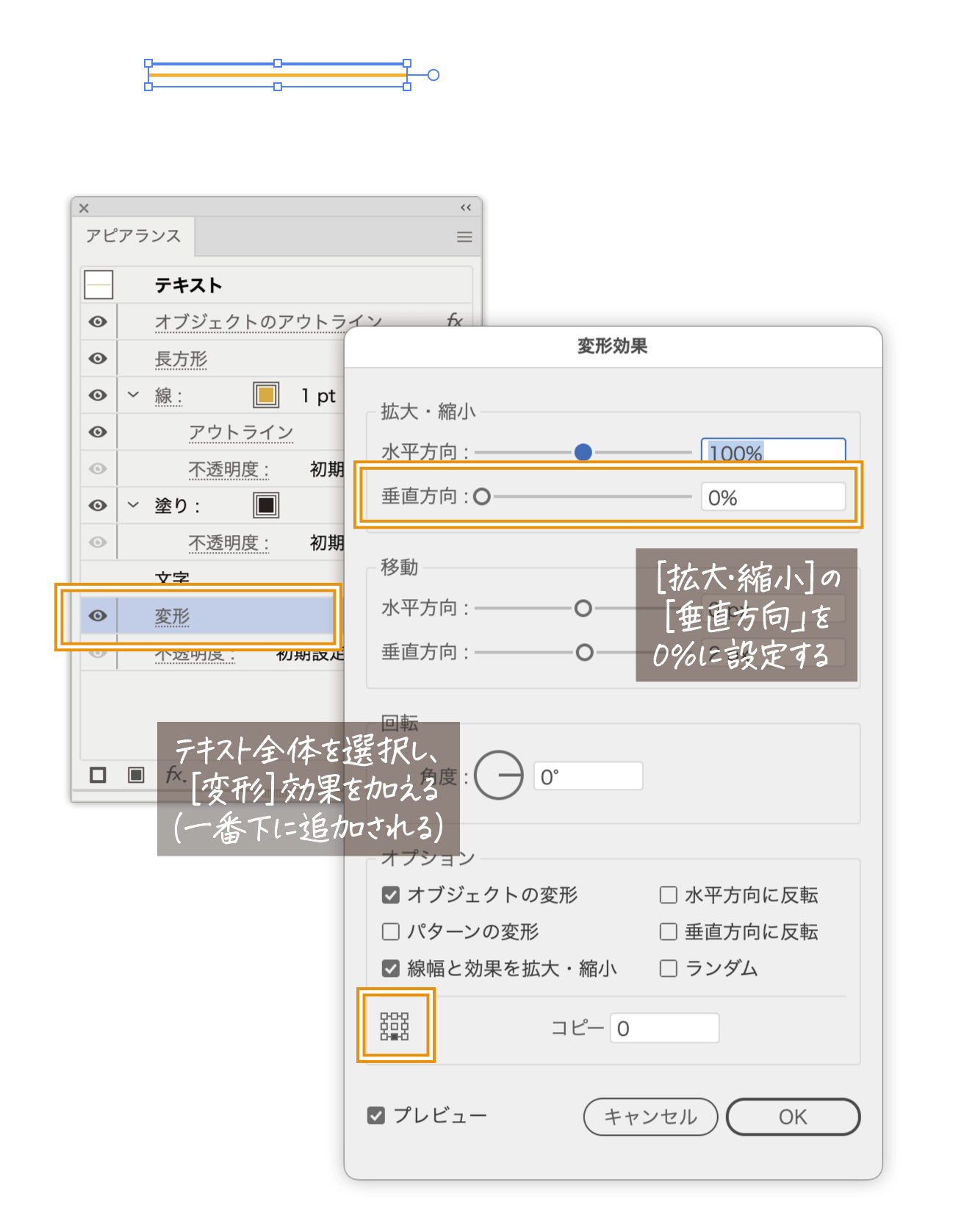

  6. [変形]効果を適用し、[拡大・縮小]セクションの[垂直方向]を「0」に設定します。変形の基準点や[移動]セクションの[垂直方向]などは適宜設定してください。[変形]効果を適用するときも一番上の「テキスト」を選択した状態で適用します。[変形]効果は一番下に追加されます。

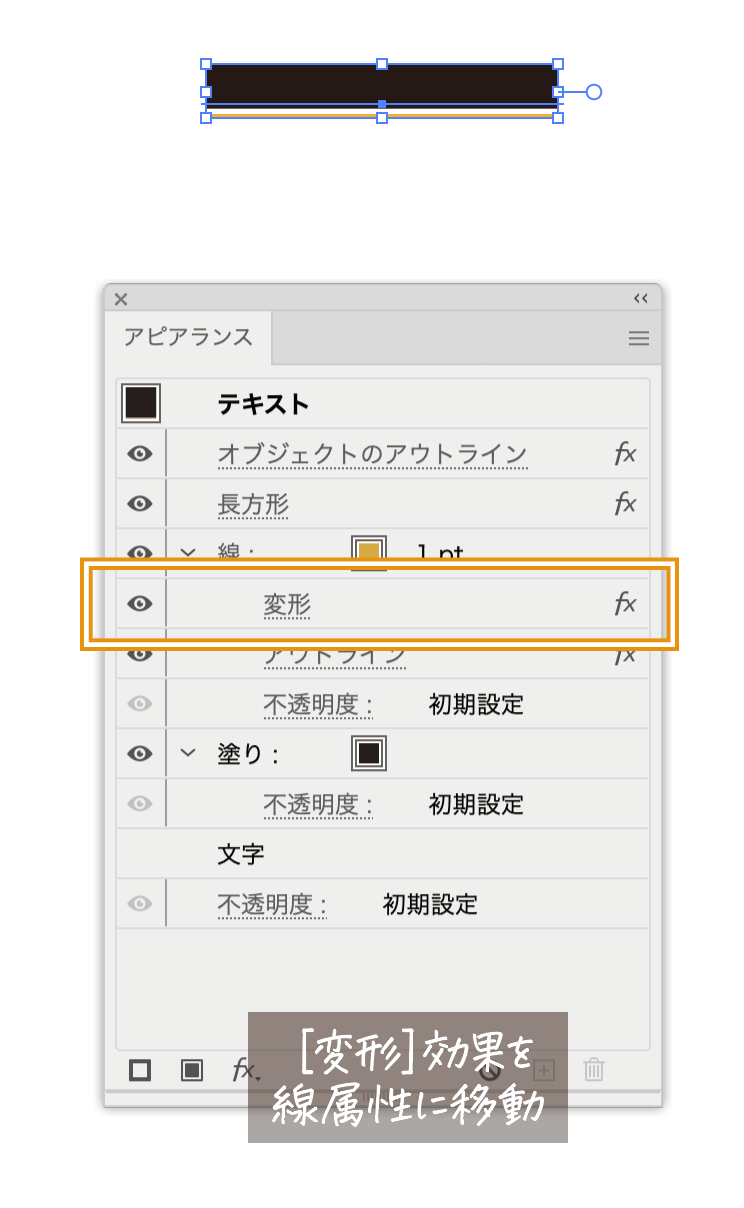

  7. [変形]効果を線属性の「アウトライン」の前に移動します。

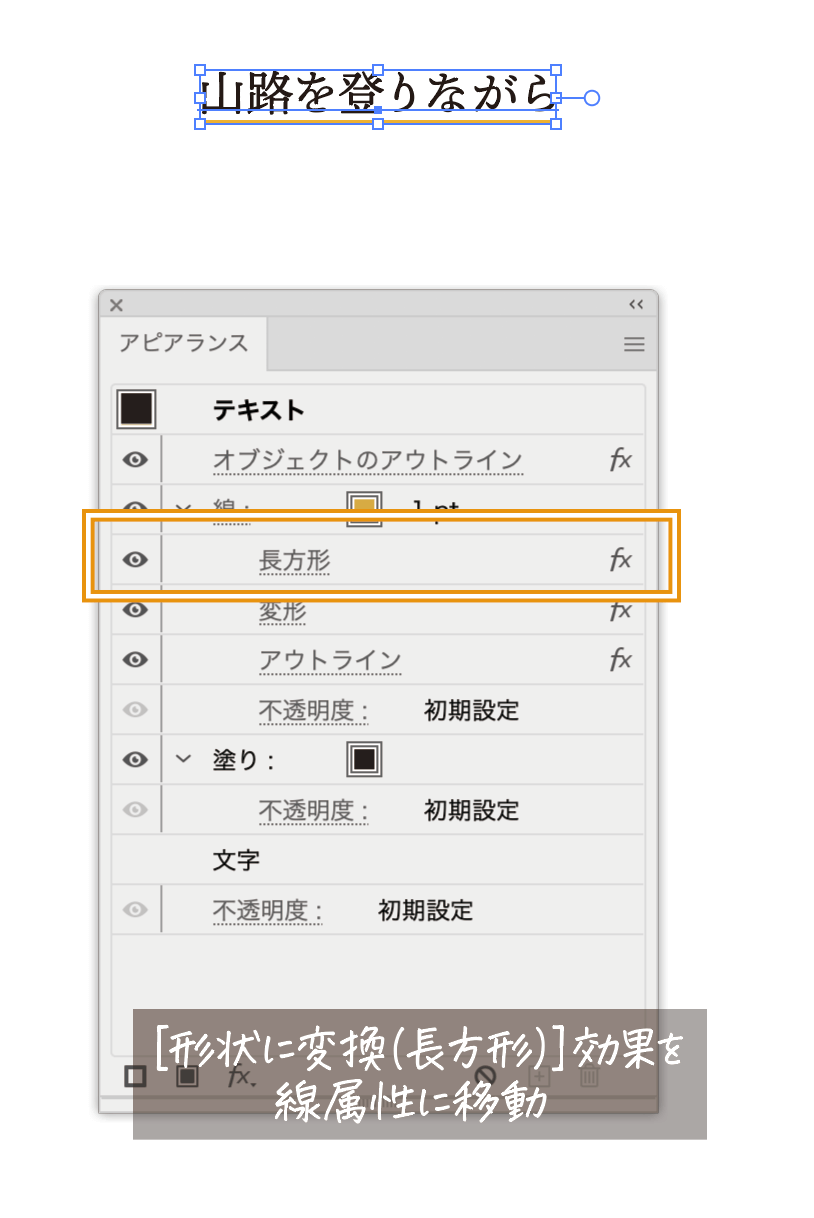

  8. [形状に変換(長方形)]効果を[変形]効果の前に移動します。

覚え方

いい覚え方がないかな〜と考えているのですが…

適用順

  • あ:パスファインダー(アウトライン)
  • ち:形状に変換(長方形)
  • へ:[変形]効果

実際の並べ順

  • ち:形状に変換(長方形)
  • へ:[変形]効果
  • あ:パスファインダー(アウトライン)

※毎度設定するのは面倒なので、設定したものを使い回すのがクレバーです。

パスの方向を逆にしたい

困ってしまうのがパスの方向が逆になってしまう点。ブラシや線の設定で行ってもいいのですが、毎度行うのは面倒です。

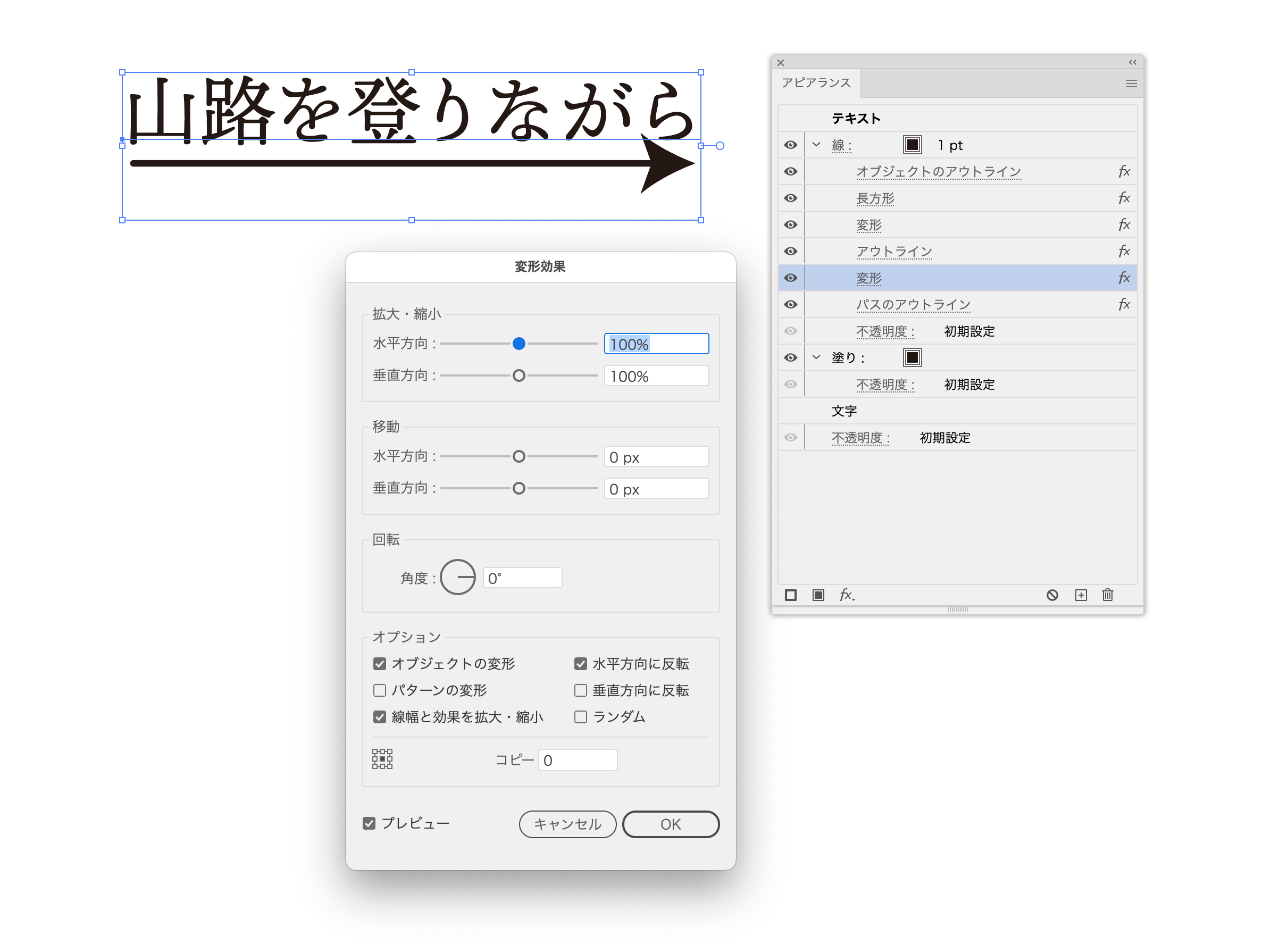

[水平方向に反転]のみを設定した[変形]効果を入れておくと、[アピアランス]パネル上でON/OFFできます。

サンプルファイル

noteの記事にてサンプルファイルを用意しています。
