水平線で構成されるレーダーチャートを #Illustrator で作成する

この記事内の目次

次のような水平線で構成されるレーダーチャートを作成する方法について考えます。

[TOC]

標準のグラフ機能を利用する

Illustratorには、標準でグラフツールが用意されています。

これはこれで使えますが、円タイプのレーダーチャートになってしまいます。

[同心円グリッドツール]を使う方法

グラフツールを使わない場合、ぱっと思い付くのが[同心円グリッドツール]です。

まず、知っておきたいのは、[同心円グリッドツール]で描いたオブジェクトは、放射状の同心円と、中心から項目ごとに伸びる直線で構成され、それぞれ、グループ化されています。

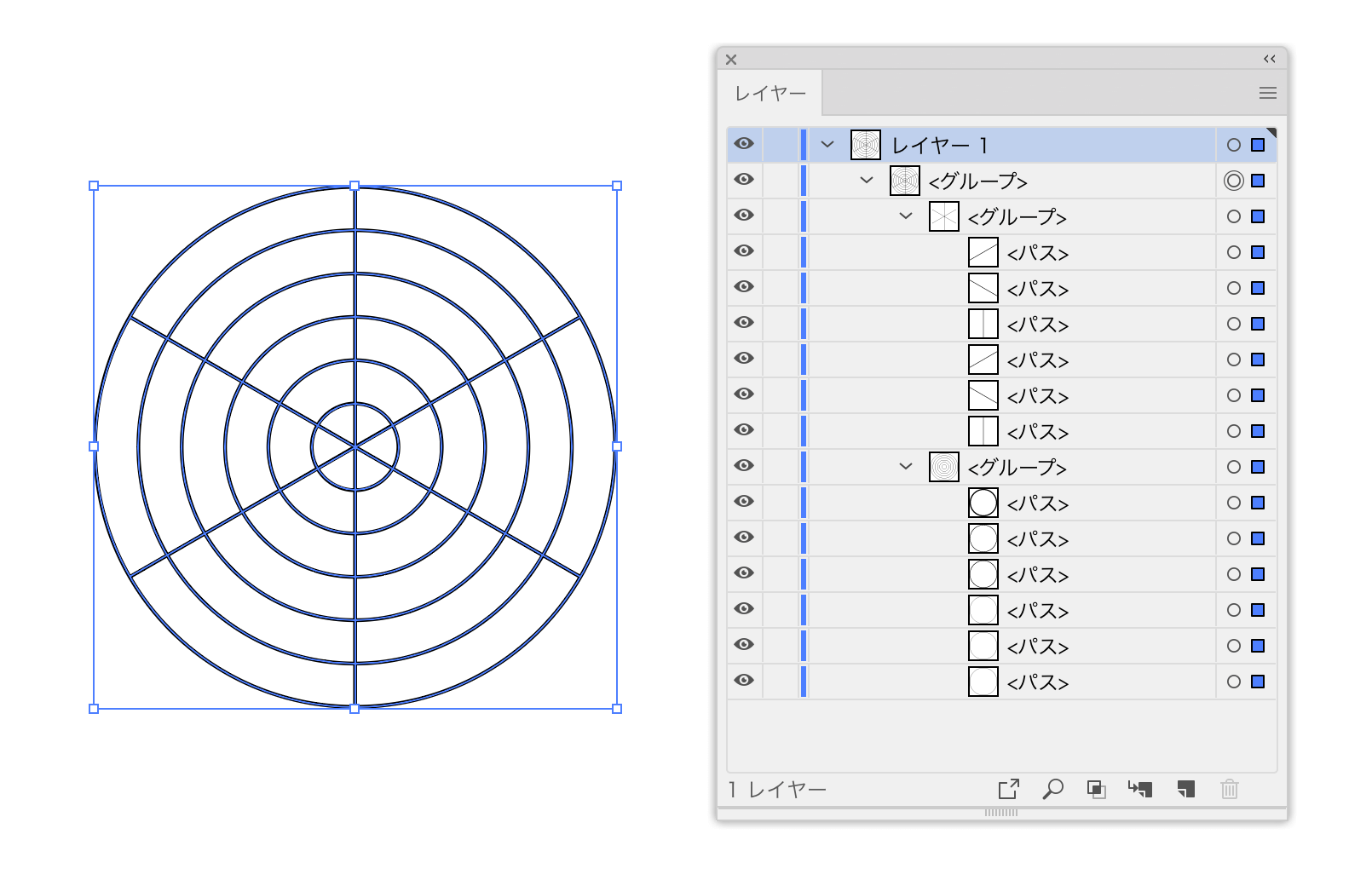

[レイヤー]パネルで見ると、次のようになっています。

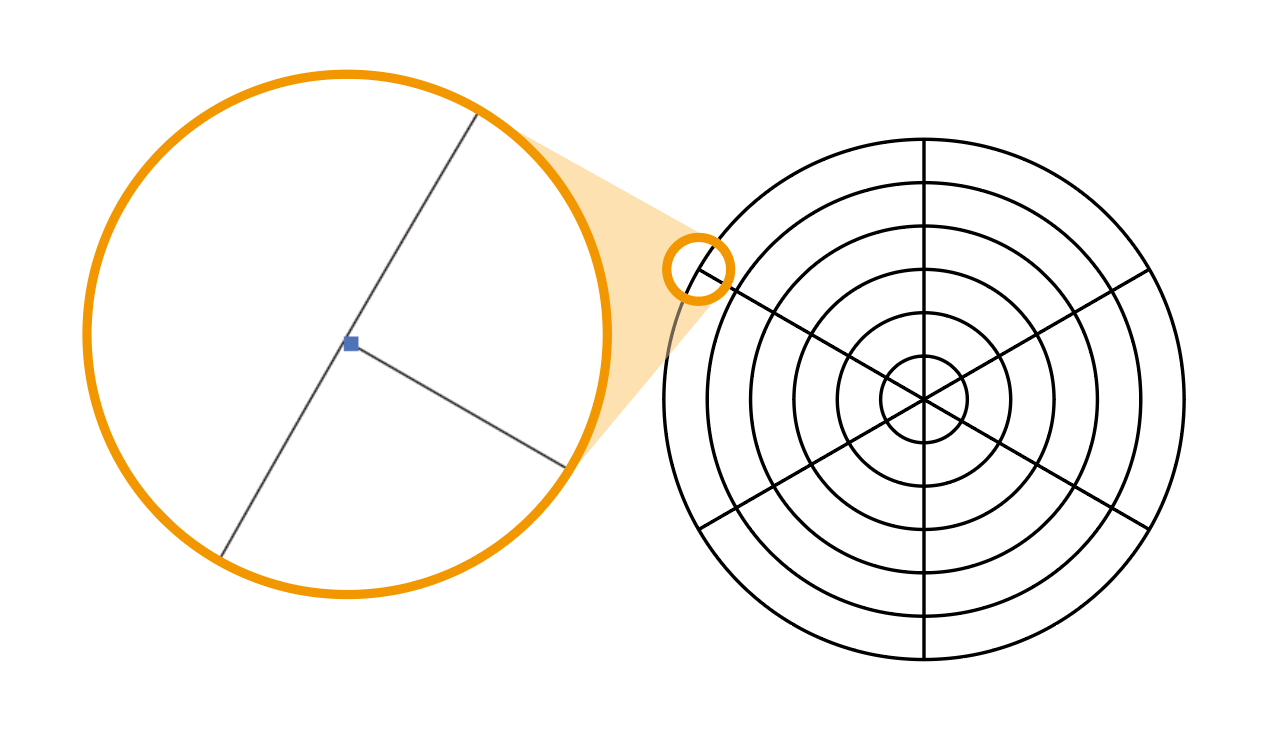

ちょっと困ってしまうのは、中心から項目ごとに伸びる直線が(すべてではないのですが)一番外側の線まで伸びきっていないことなのです。

「水平線で構成されるレーダーチャート」を作成するためには、これを解決する必要があります。

解決方法(1)

  1. グループを解除する

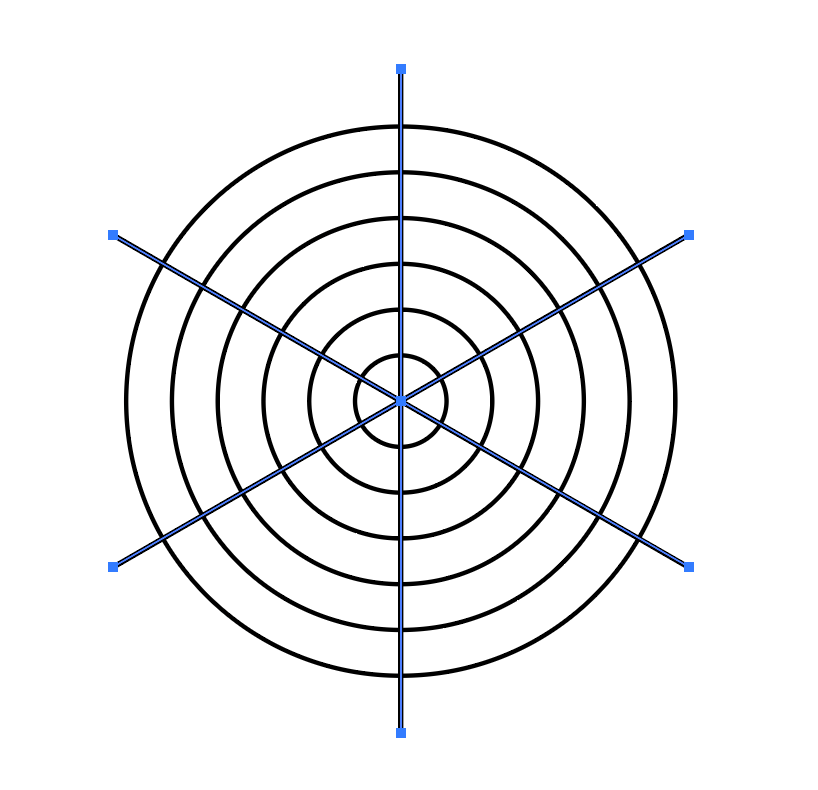

  2. 中心から項目ごとに伸びる直線を選択して、拡大する

極端に表現すると、次のようになります。

解決方法(2)

2つめの解決方法は、ライブペイントを使う方法です。

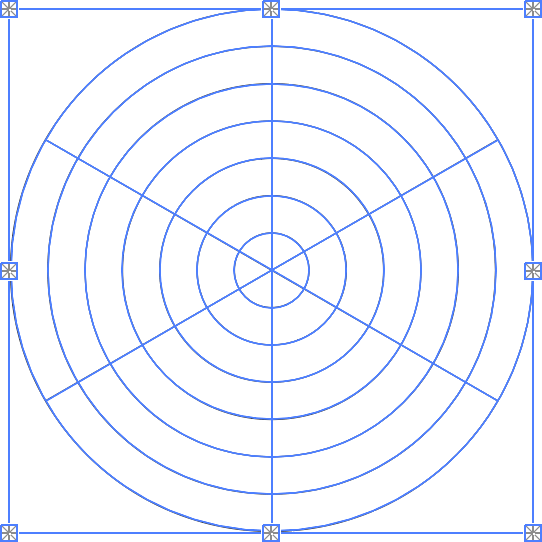

  1. [オブジェクト]メニューの[ライブペイント]→[作成]をクリックして、ライブペイントオブジェクトに変換する

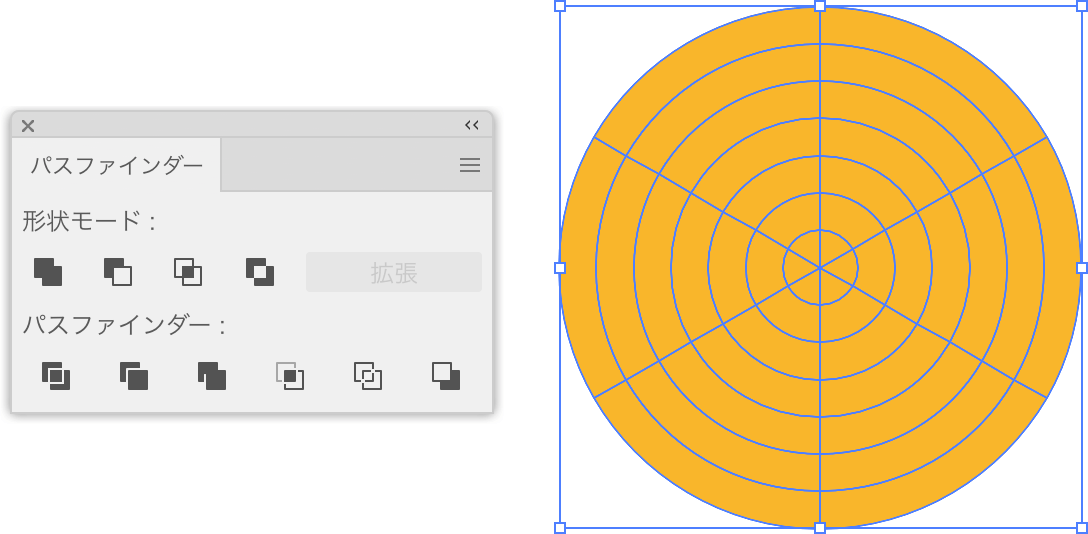

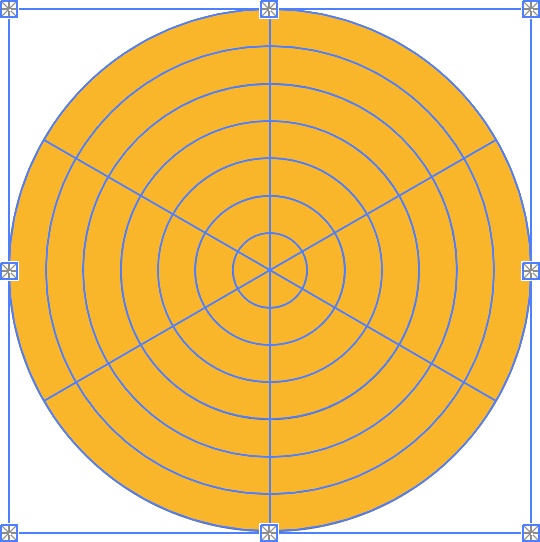

  2. 塗りを設定する

  3. [オブジェクト]メニューの[ライブペイント]→[拡張]をクリックして、ライブペイントオブジェクトを拡張する

共通のフロー

これ以降は、同様の手順で仕上げます。

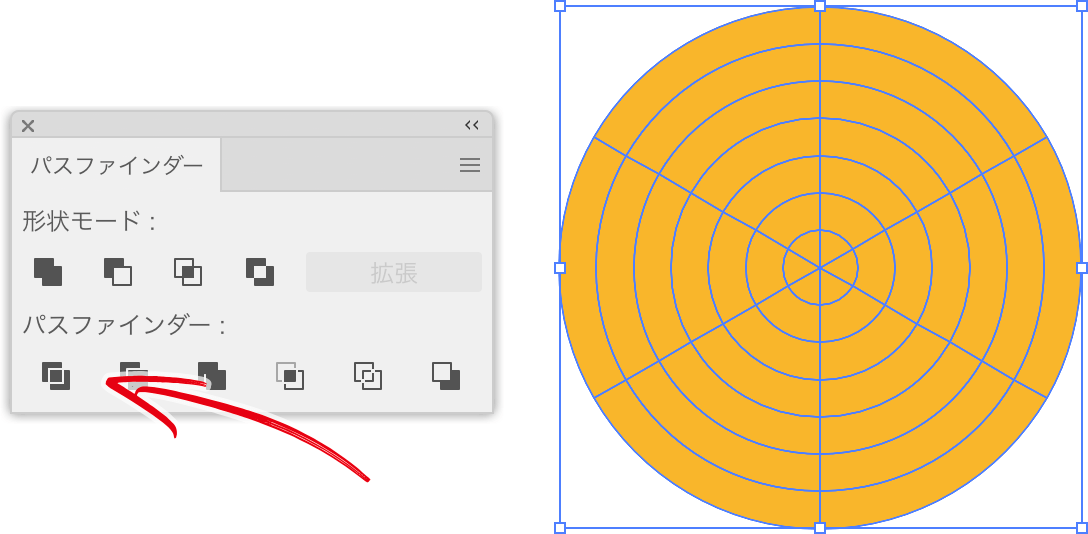

  1. パスファインダー(分割)を実行する

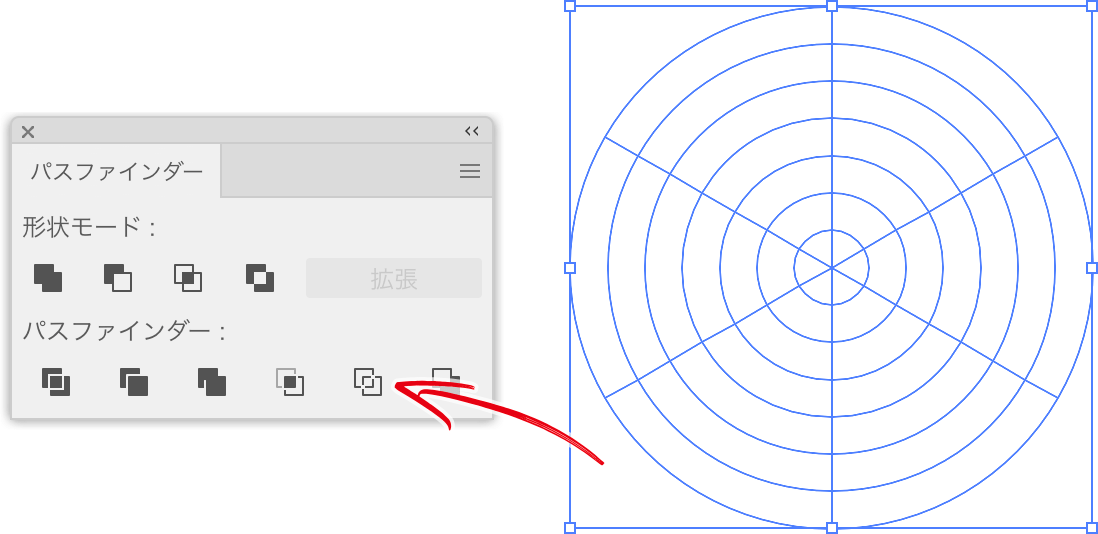

  2. パスファインダー(アウトライン)を実行する(塗り、線がなしになる)

  3. 線のカラーを設定する

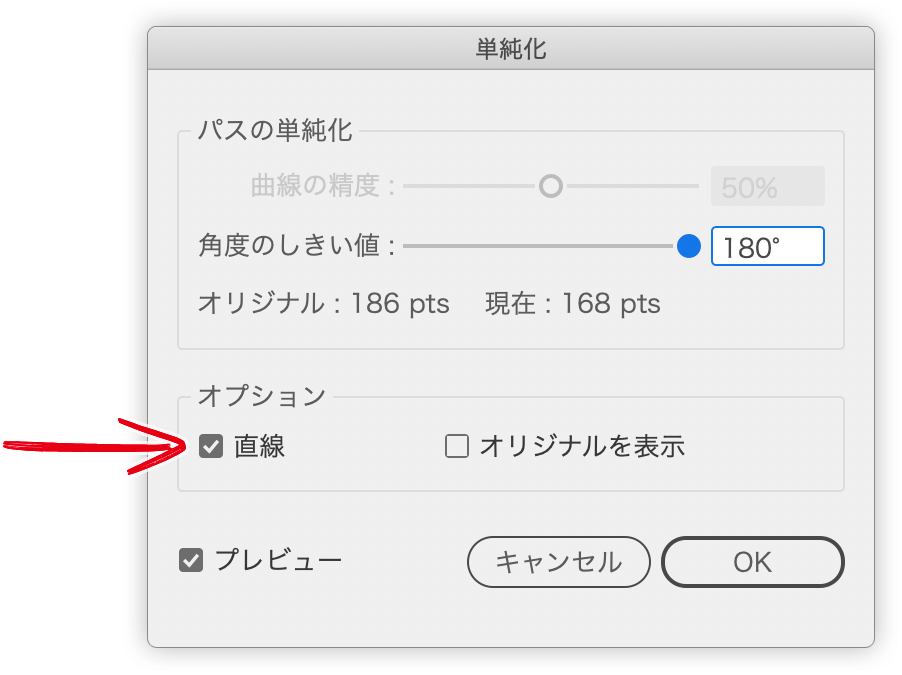

  4. [オブジェクト]メニューの[パス]の[パスの単純化]をクリックして[パスの単純化]ダイアログボックスを表示し、直接に設定する

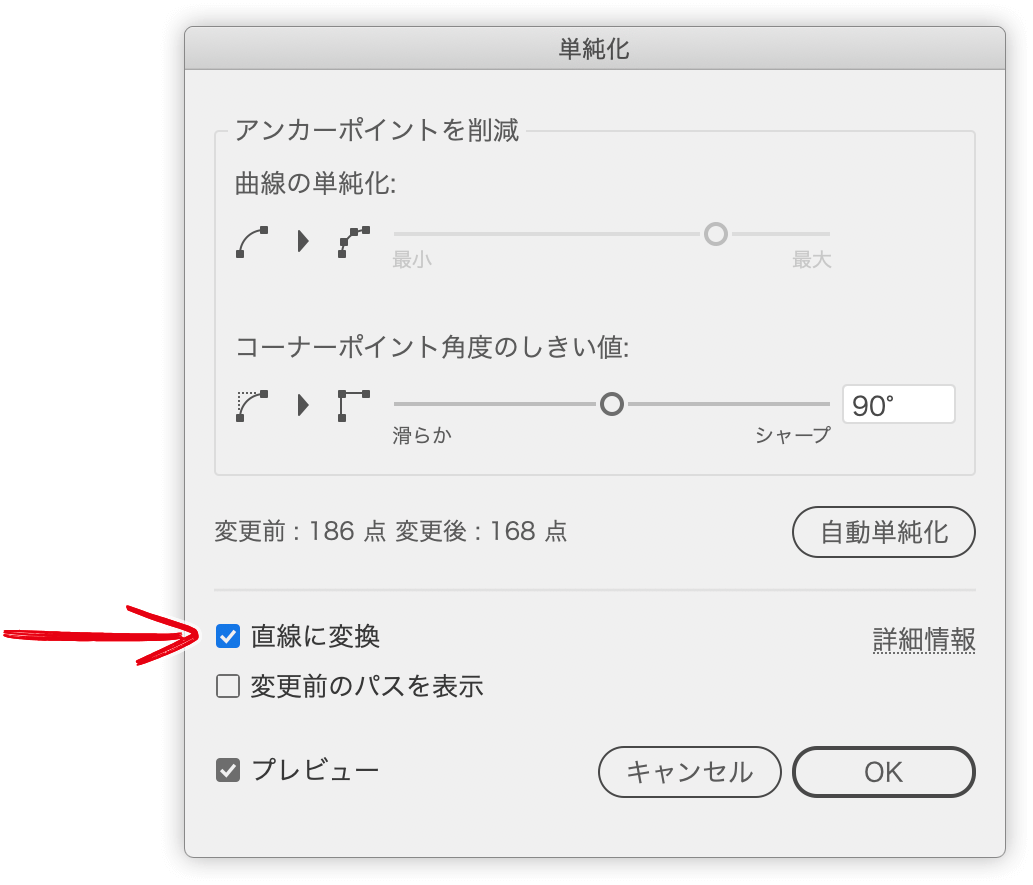

    バージョンによっては、ダイアログボックスが次のように表示されます。
