次のような立方体の見取図をIllustratorで描く方法について考えました。

ss20190422-003751 from swwwitch on Vimeo.

手順（見取図を描く）

パスファインダーの［アウトライン］、［分割］を使い分けます。

1. 長方形を描画する
2. option + ドラッグで複製する
3. 2つの長方形を選択し、[コピー］する
4. ［ダイレクト選択ツール］で横線を選択し、削除する
5. ［選択ツール］で左の2つの直接を選択し、command + Jで連結する
6. 再度、command + Jで連結する

7. 右側の2つの罫線も連結して長方形にする



8. ［同じ位置にペースト］を実行して、［コピー］しておいた2つの長方形をペーストする

9. パスファインダーの［アウトライン］を実行する
10. （奥の線を）破線に設定する
11. 分割されている線を連結する（複数選択してcommand + J）
12. 3つの罫線を選択し［隠す］
13. パスファインダーの［分割］を実行する（罫線は「なし」になる）

14. 罫線を実線に設定し、［すべてを表示］を実行し、隠していた罫線を表示する



手順（塗り）

ライブペイントを使うことで、面になっていない領域を塗ることができます。

1. 上部の面を下方向にドラッグコピーする
2. ［ダイレクト選択ツール］でオレンジ色の部分の罫線を選択し、［カット］する
3. ［同じ位置にペースト］を実行する
4. 全体を選択し、［オブジェクト］メニューの［ライブペイント］→［作成］をクリック
5. ［塗り］のカラーを設定する（全体にカラーが適用される）
6. ［ライブペイントツール］を選択し、カラーを選択し、クリックして塗りを適用していく

7. 同様に繰り返す



その他

次のようなアプローチもあります。

• 【Adobe Illustrator CC】立方体を描く方法 | エグウェブ.JP@福岡／WEBセミナー・分析・WEBサイト制作
• Illustrator 直方体の描き方 - 初心者のWEBデザイン
• 立体的な箱（立法体）をイラレで簡単に作成する方法解説 | How to ブログ実践
• 新規塗りと線を追加し、最初に考えてた色を付ける。できあがり。線の角の形状はラウンドを選ぶと線がトゲトゲしないで済みます。塗り色

追記（2019年4月23日）：

コロ / イラレ職人さんのツイートを拝見していて、3D効果から行くのもアリだな、と。

#本日のイラレ #illustrator
アピアランスでテキスト追従ボックス風フレームのつくりかたー。 pic.twitter.com/utD9YNP1Yt

— コロ / イラレ職人 (@coro46) April 22, 2019

1. 「線」ではなく「塗り」にアピアランスを設定する



2. ［表面］に「ワイヤフレーム」を選択



3. アピアランスを分割すると、塗りではなく、罫線の集合になっている

4. 「クリップグループ」の集合になっているため、クリッピングマスクを解除する



追記（2019年5月5日）：

「分割されている線を連結する」操作ですが、直接であってもアンカーポイントが残ってしまいます。［ペンツール］でクリックしてもいいのですが、［パスの単純化］を使ってアクションを作成します。

1. 連結

2. ［パスの単純化］ダイアログボックスで［直線］オプションにチェックを付け、［角度のしきい値］を「180」度に設定



連結の追加

ただし、アクションには、なぜか［連結］を登録できないので、次のように操作します。

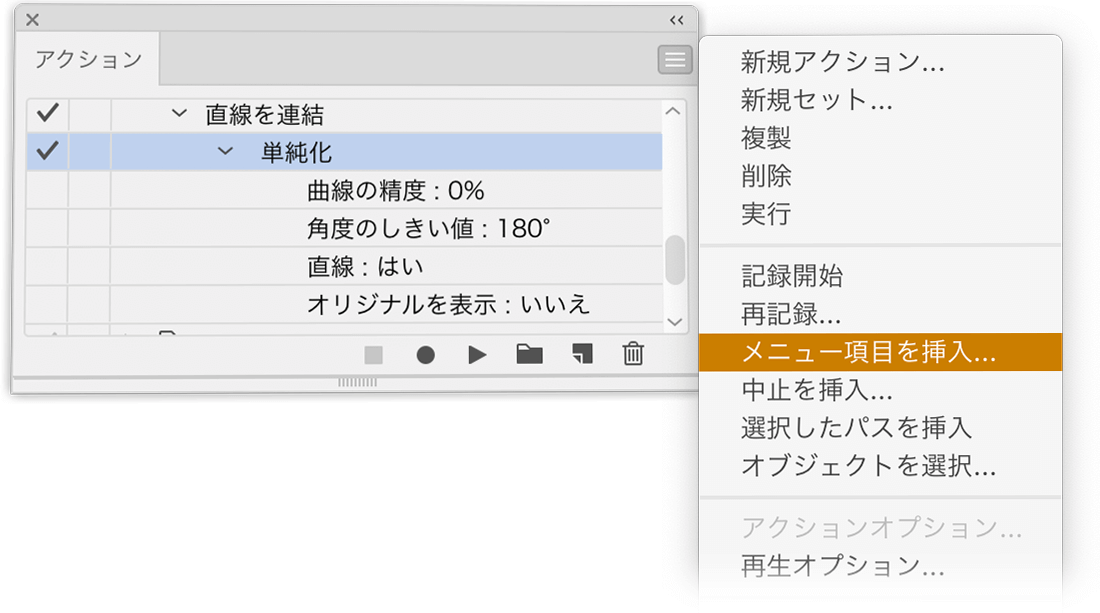

1. ［アクション］パネルメニューから［メニュー項目を挿入…］をクリック

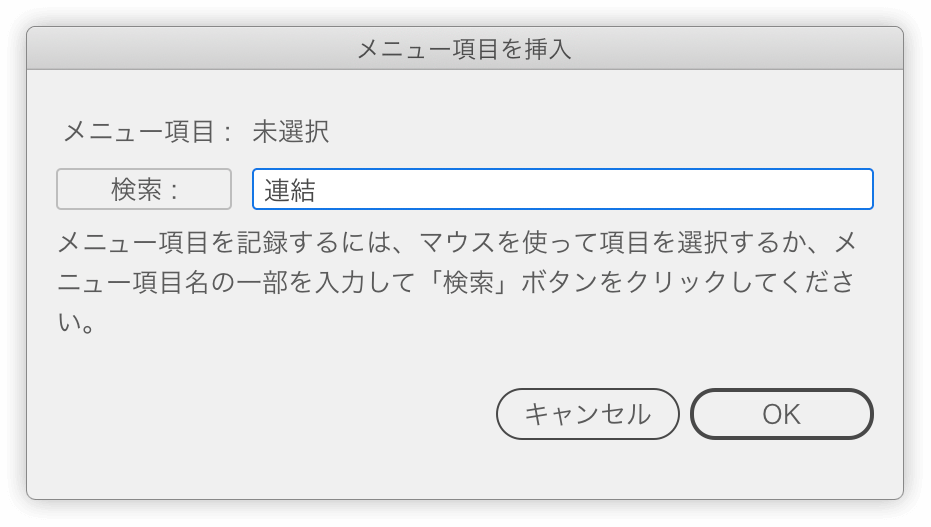

2. 「連結」を入力して、［検索：］ボタンをクリック

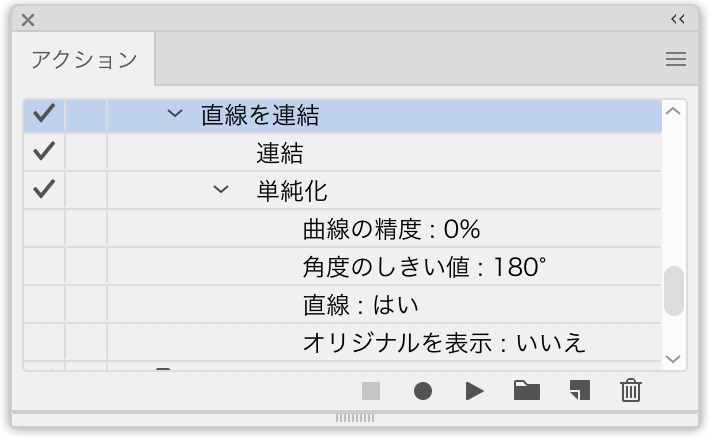

3. アクションに登録されたら、順番を変更する
