「ここを拡大！」をIllustrator を使って表現する
この記事内の目次

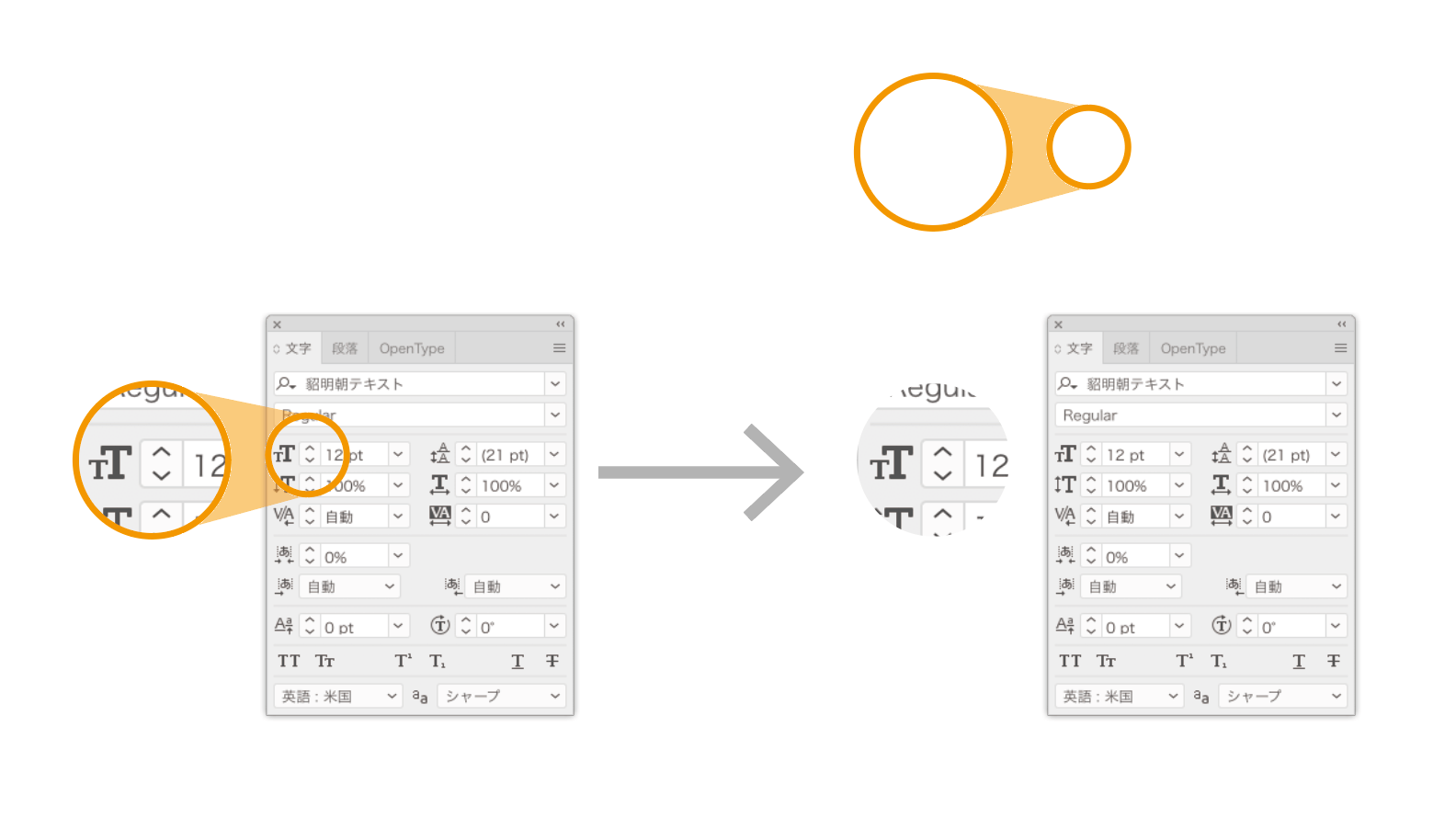

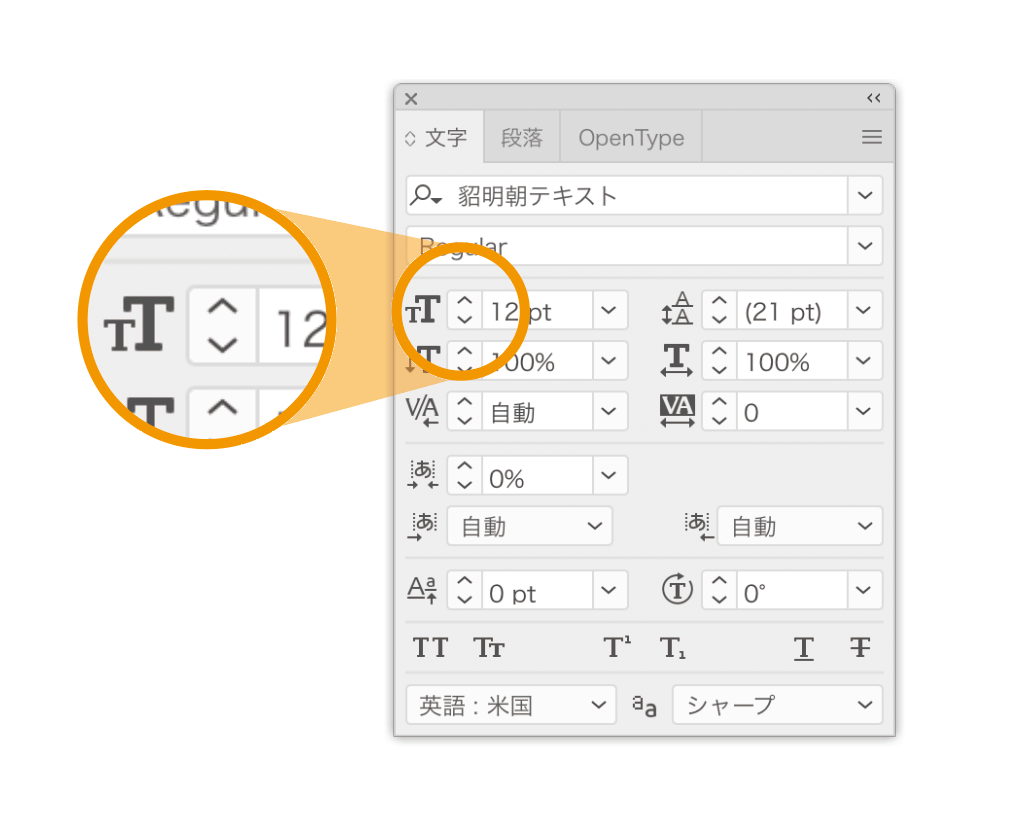

仕事柄、次のような図解を作成することが多いのですが、改めて考えてみました。
基本ロジック
次のように分割できます。
- 配置画像：2つ（1つはマスクされる）
- 楕円形：2つ（1つはマスクの上部に）
- 2つの円をつなぐ図形
- 画像を複製して、ひとつを隠す
- 「ここ（から）」の丸（小さい円）を描画し、コピー
- すべて（丸と画像）を選択し、クリッピングマスクを作成
- 同じ位置ににペースト
- グループ化して移動
- 拡大（線幅は固定）
- 再表示してロック
- 同じ位置にペースト
- すべて選択し、グループ解除

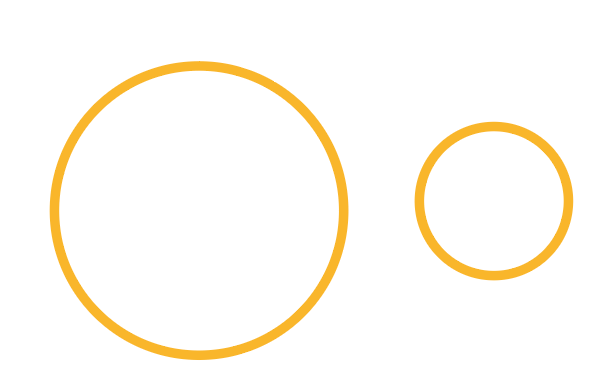

- 2つの丸のみを選択する

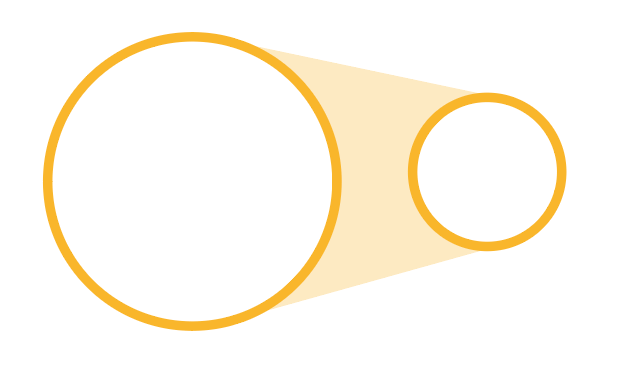

- 2つの円をつなげる
「2つの円をつなげる」について、2つのアプローチを取り上げます。
2つの円をつなげる（地道にやる方法）
標準機能とスクリプトを使って行う方法です。s.h's pageさんの「共通接線」というスクリプトにお世話になります。
2つの円を（後でペーストするために）コピーしておく

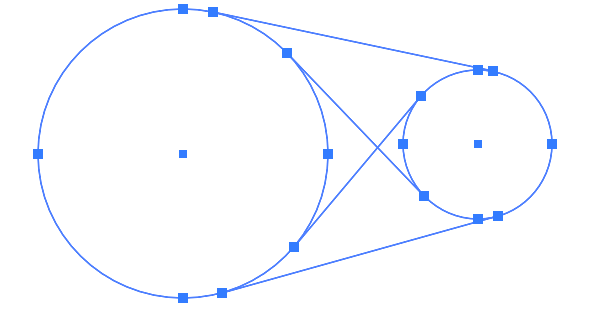

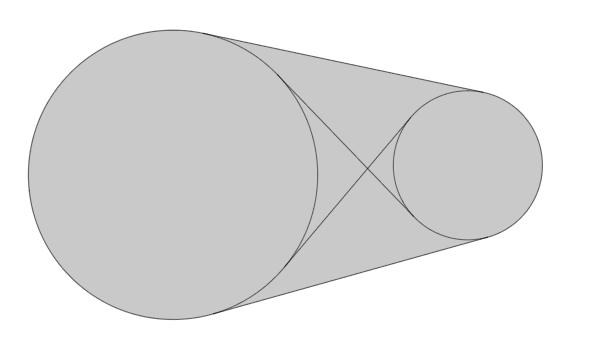

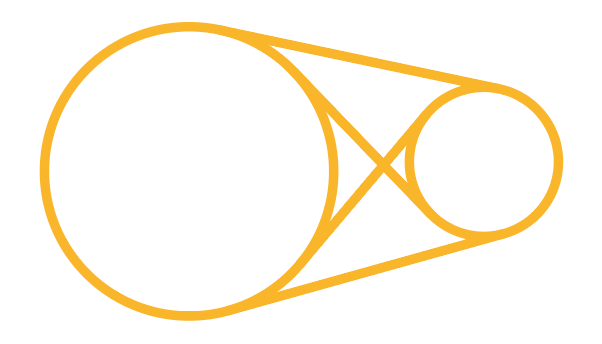

「共通接点.jsx」を実行
すべての塗りと罫線を「なし」に

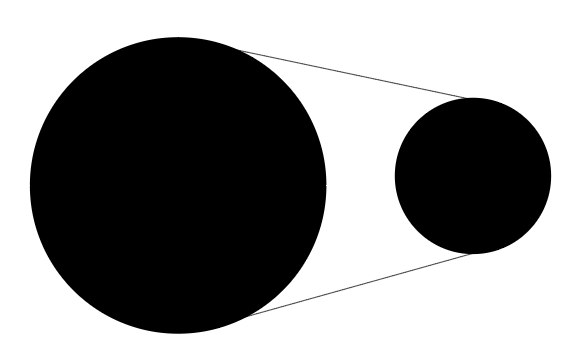

ライブペイントグループに変換後、塗りを設定
ライブペイントを拡張

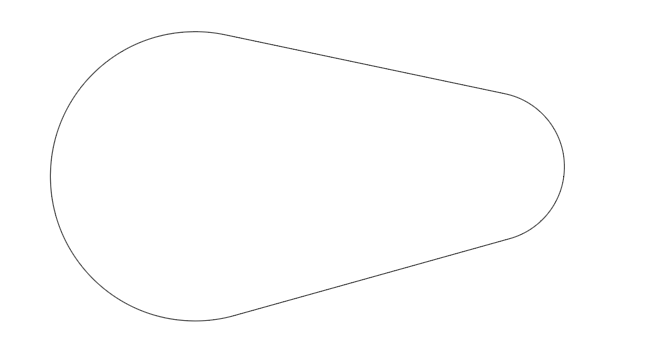

パスファインダー（合体）

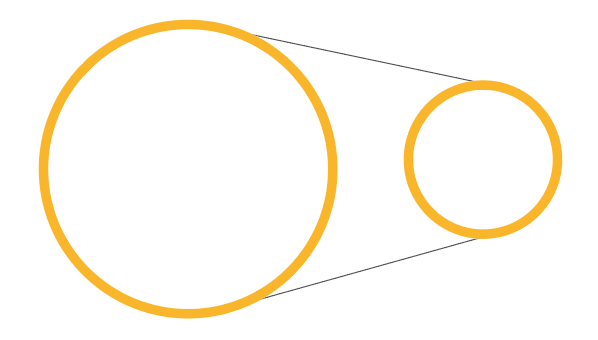

コピーしておいた図形を前面ペースト
塗りと線を同じカラーに、線を太めに
［分割・拡張］コマンドを適用後、パスファインダー（合体）を適用

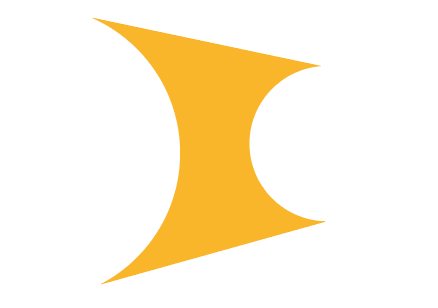

パスファインダー（前面オブジェクトで型抜き）を適用
コピーしておいた図形を前面ペースト

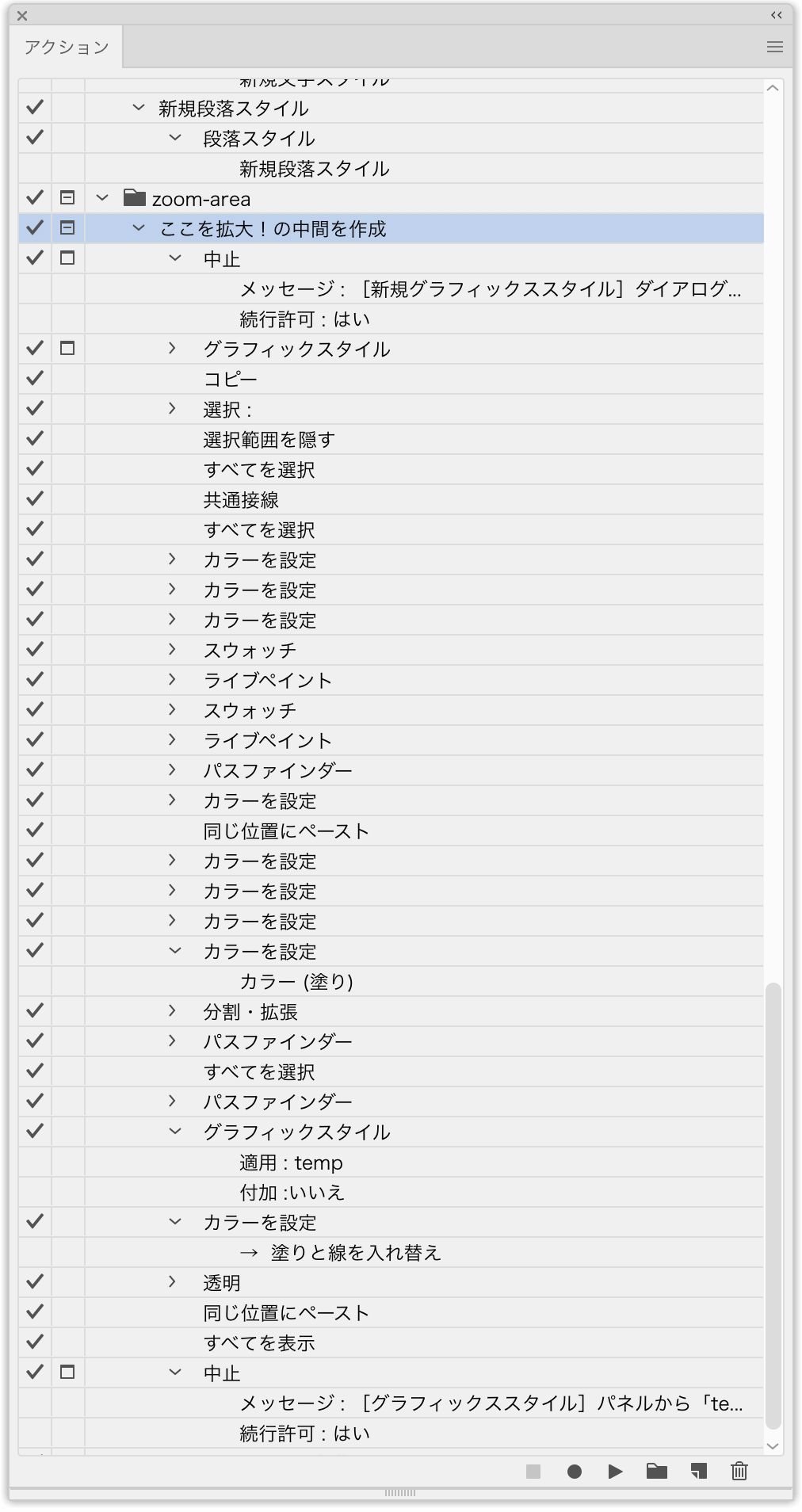

アクションを使って実行

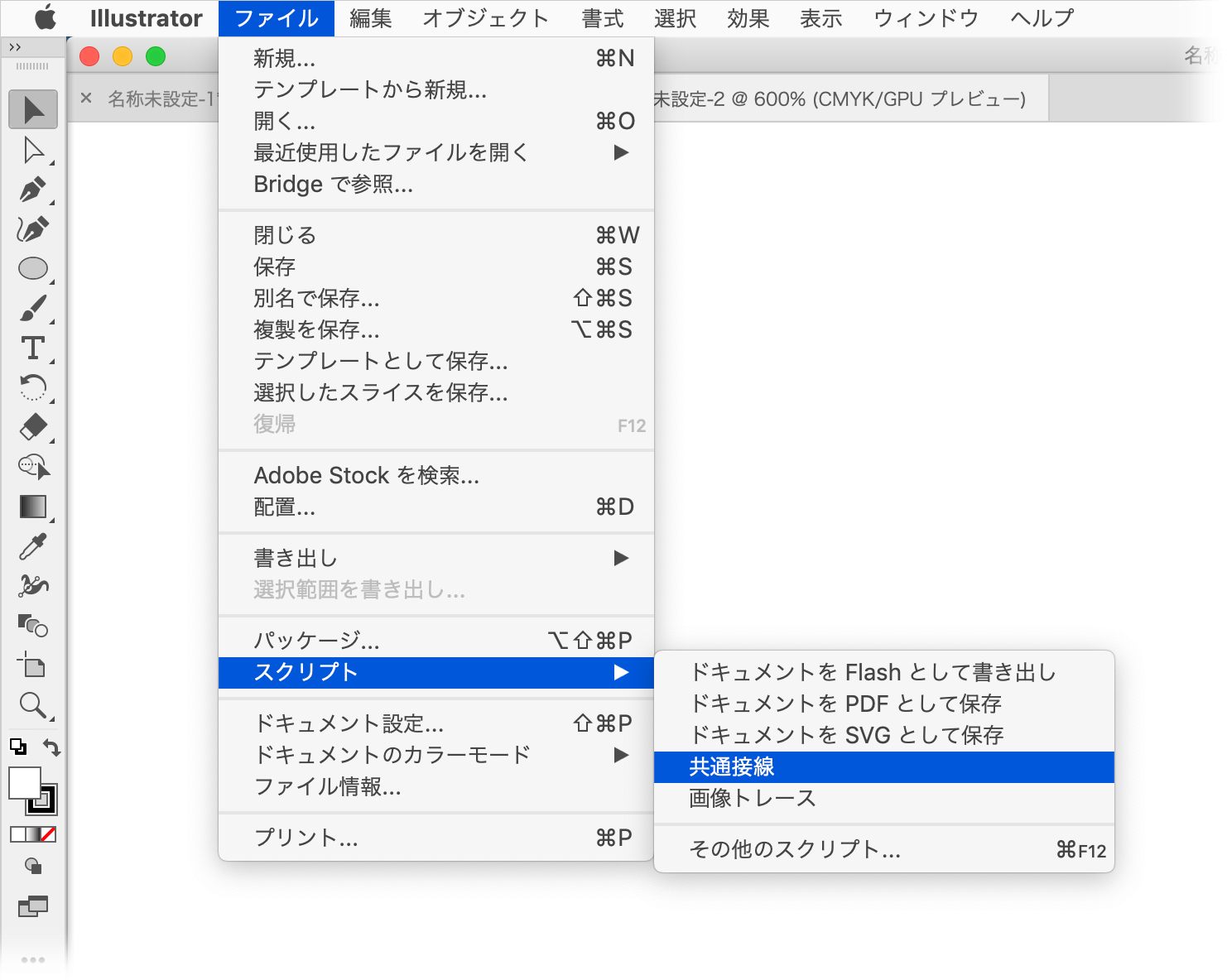

「共通接点.jsx」を［ファイル］メニューの［スクリプト］から実行できるように準備しておきます。
すると、アクションでも実行可能です。
2つの円をつなげる（アピアランスを使う方法）

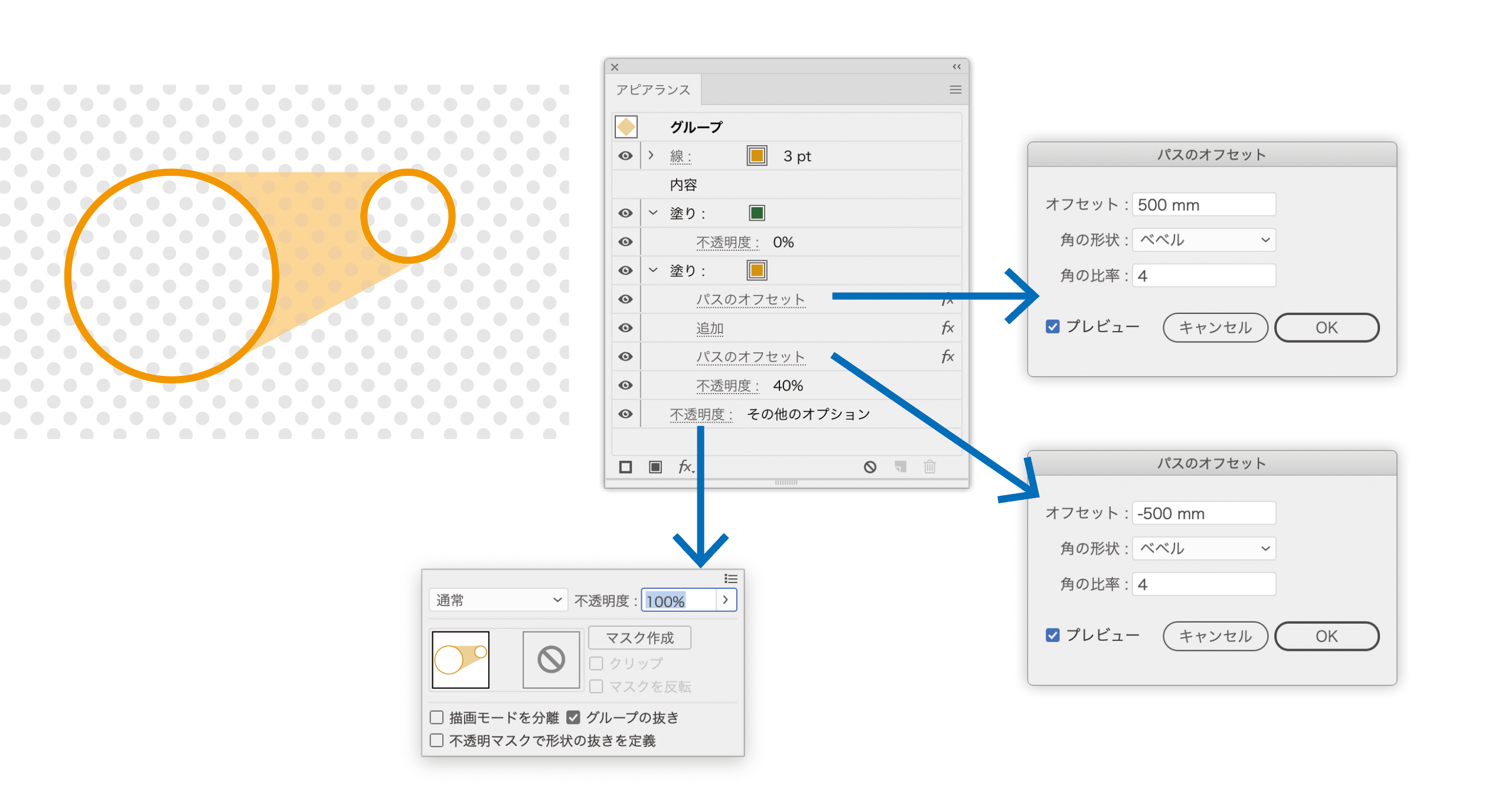

2つの円をグループ化後、アピアランスで実装するのが手数が少なく、さらに、拡大した円を移動しても対応できます。

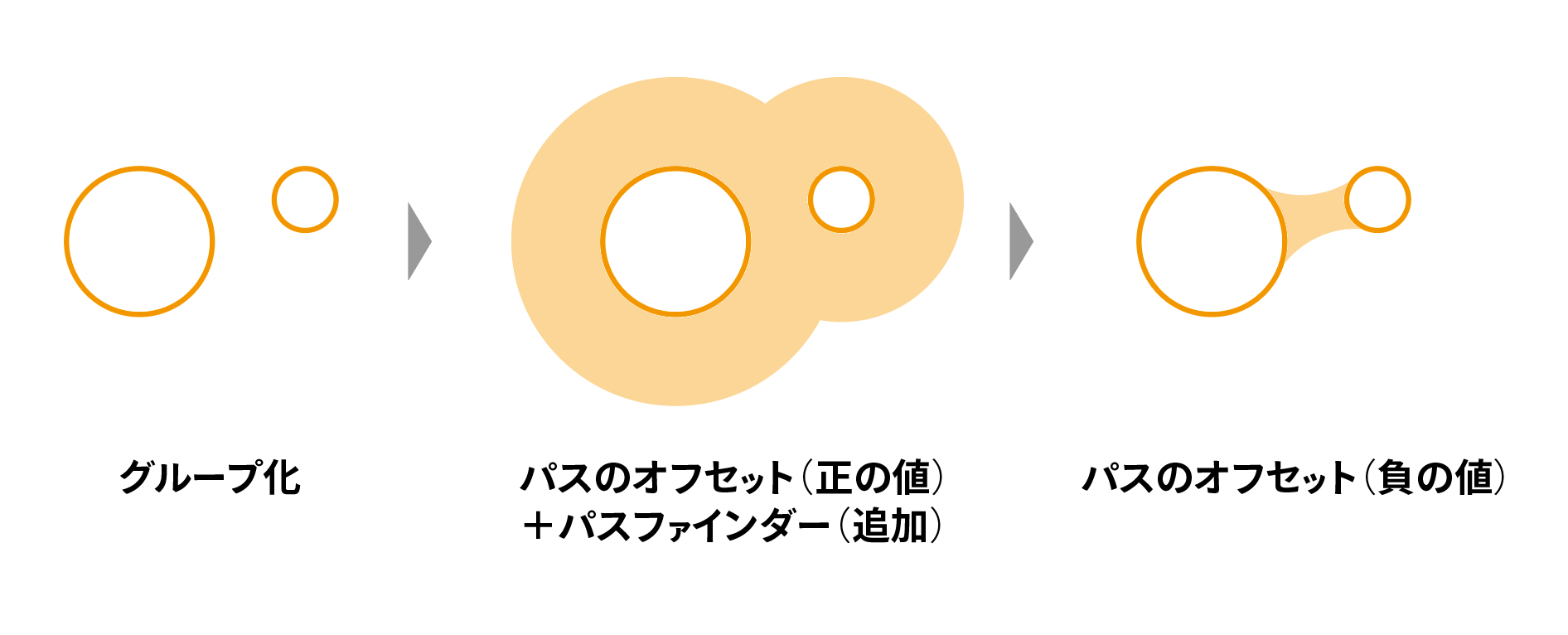

ロジック（1）
2つの円をパスのオフセット二度がけによって連結します。
ロジック（2）
「ラウンド」だとメタボール風になりますが、「ベベル」だと直線になります。

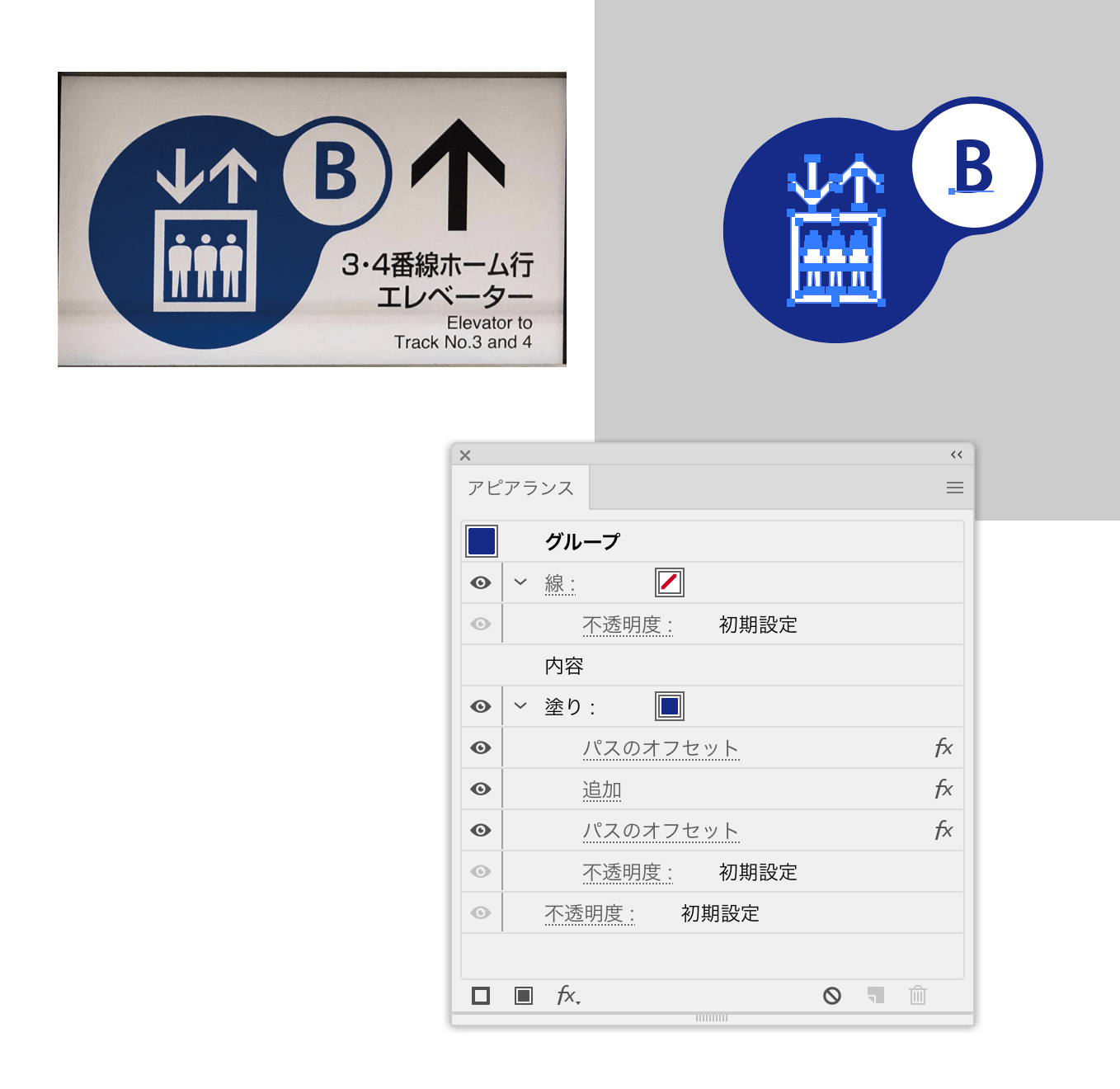

ロジック（3）
「複合シェイプ」か「複合パス」でないとできないと思い込んでいたのですが、コロ / イラレ職人さんから、「グループ化」でもできるよ！とアドバイスいただきました。
オフセットとオフセットの間に「追加」を挟めば、複合シェイプ不要ですよ( ´ ▽ ` )
— コロ / イラレ職人 (@coro46) October 1, 2019

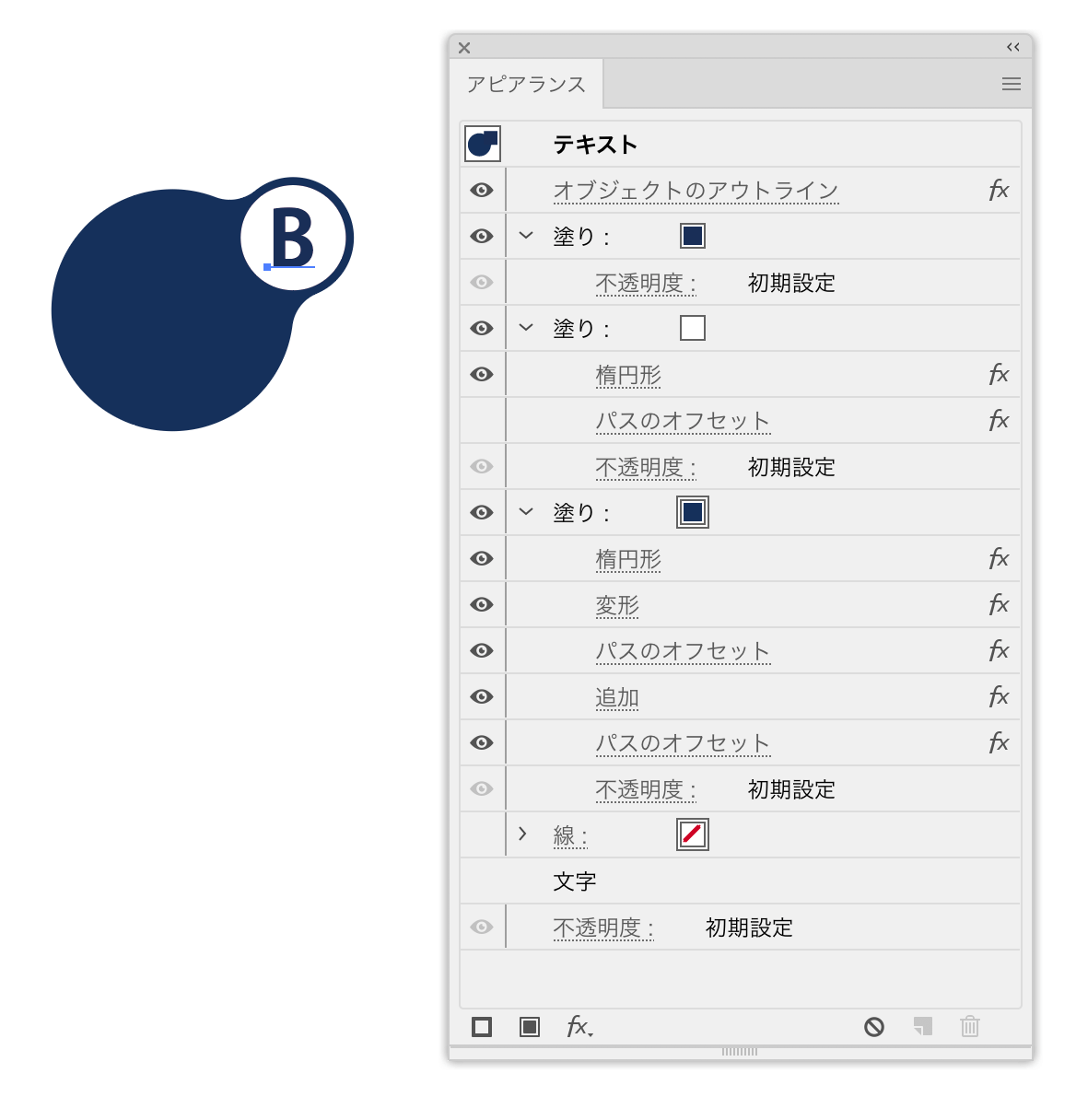

その他
メタボール系の発展系です。
昨年の夏にやってたメタボール系アピアランス pic.twitter.com/rNZFHALcLp
— DTP Transit (@DTP_Transit) October 1, 2019
ダウンロード
アクション、サンプルファイルが入っています。「共通接点.jsx」はご自身でダウンロードください。
